No. Bahagian: AC
Penerangan: DIN METRIC MALE 24°L .T. TEE
Kod boleh tukar:
Bahan: Keluli Karbon 45#
Rawatan Permukaan: Zink, Penyaduran Cr3+, Putih Jelas
Jam Tahan Kakisan: 120j atau lebih lama
Ijazah: TEE

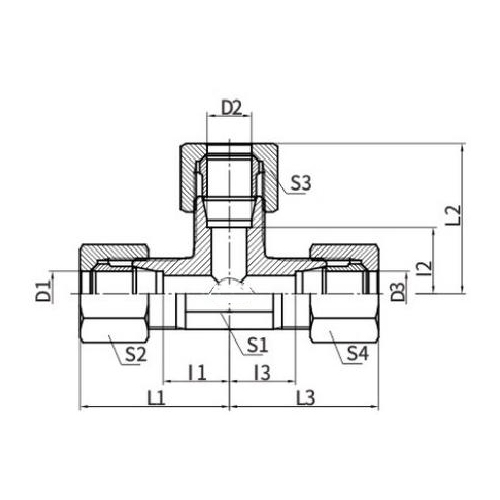

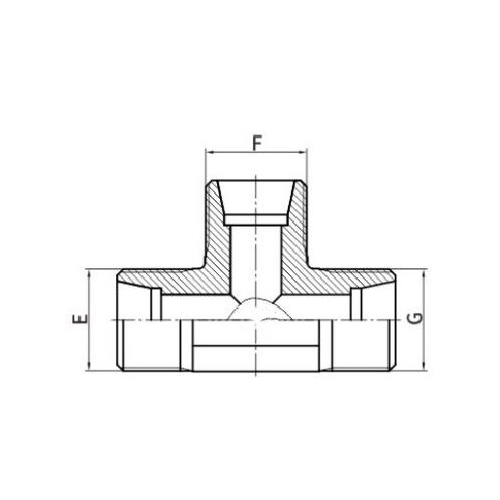

| BAHAGIAN NO. | BENANG | TIUB O.D. | DIMENSI | Mpa | |||
| E,F,G | D1,D2,D3 | L1,L2,L3 | L1,L2,L3 | S1 | S2,S3,S4 | ||
| AC-08LL | M8X1 | 4 | 11 | 21 | 9 | 10 |
10 LL |
| AC-10LL | M10X1 | 6 | 9.5 | 21 | 9 | 12 | |
| AC-12LL | M12X1 | 8 | 11.5 | 23 | 12 | 14 | |
| AC-12 | M12X1.5 | 6 | 12 | 27 | 12 | 14 |
25 L |
| AC-14 | M14X1.5 | 8 | 14 | 29 | 12 | 17 | |
| AC-16 | M16X1.5 | 10 | 15 | 30 | 14 | 19 | |
| AC-18 | M18X1.5 | 12 | 17 | 32 | 17 | 22 | |
| AC-22 | M22X1.5 | 15 | 21 | 36 | 19 | 27 | |
| AC-26 | M26X1.5 | 18 | 23.5 | 40 | 24 | 32 | |
| AC-30 | M30X2 | 22 | 27.5 | 44 | 27 | 36 |
16 L |
| AC-36 | M36X2 | 28 | 30.5 | 47 | 36 | 41 | |
| AC-45 | M45X2 | 35 | 34.5 | 56 | 41 | 50 | |
| AC-52 | M52X2 | 42 | 40 | 63 | 50 | 60 | |
| AD-14 | M14X1.5 | 6 | 16 | 31 | 12 | 17 |
63 S |
| AD-16 | M16X1.5 | 8 | 17 | 32 | 14 | 19 | |
| AD-18 | M18X1.5 | 10 | 17.5 | 34 | 17 | 22 | |
| AD-20 | M20X1.5 | 12 | 21.5 | 38 | 17 | 24 | |
| AD-22 | M22X1.5 | 14 | 22 | 40 | 19 | 27 | |
| AD-24 | M24X1.5 | 16 | 24.5 | 43 | 24 | 30 |
40 S |
| AD-30 | M30X2 | 20 | 26.5 | 48 | 27 | 36 | |
| AD-36 | M36X2 | 25 | 30 | 54 | 36 | 46 | |
| AD-42 | M42X2 | 30 | 35.5 | 62 | 41 | 50 | |
| AD-52 | M52X2 | 38 | 41 | 72 | 50 | 60 |
31.5 S |
DIN Metrik Lelaki 24° L.T. Pengenalan Tee
Metrik DIN Lelaki 24° L.T. Tee ialah pemasangan hidraulik khusus yang mematuhi piawaian DIN (Deutsches Institut für Normung). Pemasangan tee ini mempunyai sambungan berulir lelaki dan tempat duduk 24 darjah, direka untuk digunakan dalam sistem bendalir tekanan tinggi.
L.T. Penamaan (Benang Ringan) merujuk kepada piawaian benang khusus yang biasa digunakan dalam aplikasi hidraulik. Tempat duduk 24° memastikan kesesuaian yang ketat dan selamat, mengelakkan kebocoran dan mengekalkan integriti sistem.
Pemasangan tee ini membolehkan pengagihan aliran bendalir dalam tiga arah, menjadikannya komponen penting dalam sistem hidraulik yang kompleks. Ia biasanya diperbuat daripada bahan tahan lama yang boleh menahan tekanan tinggi dan menahan kakisan, memastikan hayat perkhidmatan yang panjang.
Metrik DIN Lelaki 24° L.T. Tee menemui aplikasi dalam pelbagai industri di mana sistem hidraulik digunakan, seperti pembinaan, perlombongan dan pembuatan. Fleksibiliti dan kebolehpercayaannya menjadikannya bahagian penting dalam mana-mana sistem kuasa bendalir yang memerlukan pengagihan bendalir dalam pelbagai arah.
