No. Bahagian: XC/XD/-RN
Penerangan: DIN CROSS FITTINGS
Kod boleh tukar:
Bahan: Keluli Karbon 45#
Rawatan Permukaan: Zink, Penyaduran Cr3+, Putih Jelas
Jam Tahan Kakisan: 120j atau lebih lama
Ijazah: DIN CROSS FITTINGS
| BAHAGIAN NO. |
BENANG |

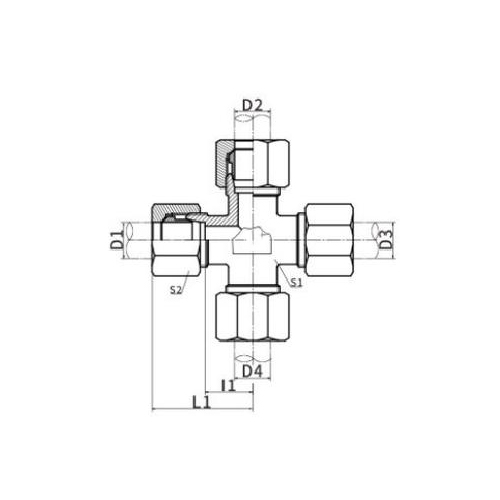

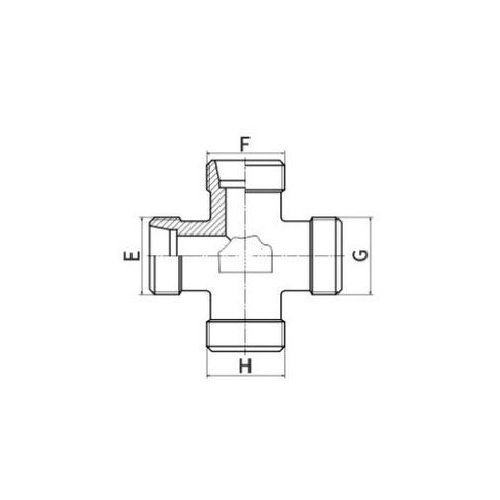

TIUB O.D | DIMFNSIONS | Mpa | |||
| E,F,G,H | D1,D2,D3,D4 | I1 | L1 | S1 | S2 | ||
| XC-08LL | M8X1 | 4 | 11 | 21 | 9 | 10 |
10 LL |
| XC-10LL | M10X1 | 6 | 9.5 | 21 | 9 | 12 | |
| XC-12LL | M12X1 | 8 | 11.5 | 23 | 12 | 14 | |
| XC-12 | M12X1.5 | 6 | 2 | 27 | 12 | 14 |
31.5 L |
| XC-14 | M14X1.5 | 8 | 14 | 29 | 12 | 17 | |
| XC-16 | M16X1.5 | 10 | 15 | 30 | 14 | 19 | |
| XC-18 | M18X1.5 | 12 | 17 | 32 | 17 | 22 | |
| XC-22 | M22X1.5 | 15 | 21 | 36 | 19 | 27 | |
| XC-26 | M26X1.5 | 18 | 23.5 | 40 | 24 | 32 | |
| XC-30 | M30X2 | 22 | 27.5 | 44 | 27 | 36 |
16 L |
| XC-36 | M36X2 | 28 | 30.5 | 47 | 36 | 41 | |
| XC-45 | M45X2 | 35 | 34.5 | 56 | 41 | 50 | |
| XC-52 | M52X2 | 42 | 40 | 63 | 50 | 60 | |
| XD-14 | M14X1.5 | 6 | 16 | 31 | 12 | 17 |
63 S |
| XD-16 | M16X1.5 | 8 | 17 | 32 | 14 | 19 | |
| XD-18 | M18X1.5 | 10 | 17.5 | 34 | 17 | 22 | |
| XD-20 | M20X1.5 | 12 | 21.5 | 38 | 17 | 24 | |
| XD-22 | M22X1.5 | 14 | 22 | 40 | 19 | 27 | |
| XD-24 | M24X1.5 | 16 | 24.5 | 43 | 24 | 30 |
40 S |
| XD-30 | M30X2 | 20 | 26.5 | 48 | 27 | 36 | |
| XD-36 | M36X2 | 25 | 30 | 54 | 36 | 46 | |
| XD-42 | M42X2 | 30 | 35.5 | 62 | 41 | 50 | |
| XD-52 | M52X2 | 38 | 41 | 72 | 50 | 60 |
31.5 S |
DIN Cross Fittings Pengenalan
DIN Cross Fittings ialah komponen utama dalam sistem paip, direka untuk menyambung empat saluran paip atau tiub yang berbeza pada satu titik. Kelengkapan ini mematuhi piawaian DIN (Deutsches Institut für Normung), memastikan tahap kualiti, keserasian dan kebolehpercayaan yang tinggi dalam aplikasi industri.
Kelengkapan silang biasanya digunakan dalam situasi di mana berbilang talian perlu disambungkan, membenarkan bendalir mengalir dalam pelbagai arah. Ini menjadikannya sesuai untuk sistem paip yang kompleks di mana pengedaran atau pencampuran cecair diperlukan.
Dibina daripada bahan tahan lama, DIN Cross Fittings dibina untuk menahan tekanan dan suhu tinggi, memastikan prestasi tahan lama walaupun dalam persekitaran industri yang mencabar. Reka bentuk mereka membolehkan aliran bendalir lancar dengan rintangan minimum, mengurangkan kehilangan tenaga dan meningkatkan kecekapan sistem secara keseluruhan.
Kelengkapan ini menemui aplikasi dalam pelbagai industri, termasuk pemprosesan kimia, petroleum, penjanaan kuasa dan banyak lagi. Sama ada untuk mengedarkan air, minyak, gas atau cecair lain, DIN Cross Fittings menyediakan penyelesaian yang mantap dan cekap untuk menyilang rangkaian saluran paip.
