No. Bahagian: 2C
Penerangan: 2C METRIC LELAKI 24°/METRIC PEREMPUAN 24° L .T.
Kod boleh tukar:
Bahan: Keluli Karbon 45#
Rawatan Permukaan: Zink, Penyaduran Cr3+, Putih Jelas
Jam Tahan Kakisan: 120j atau lebih lama
Darjah: Lurus

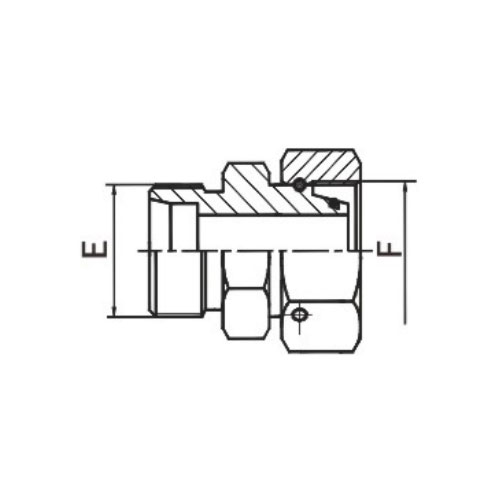

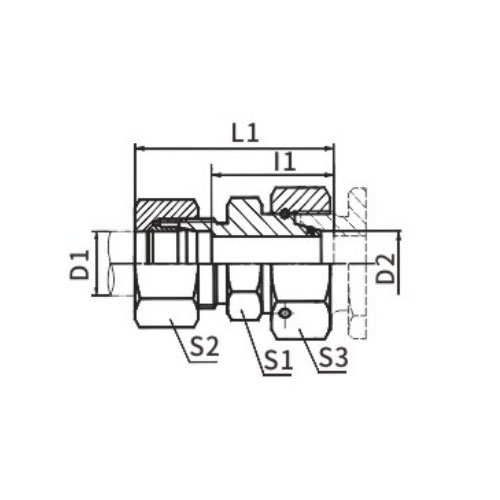

| BAHAGIAN NO | BENANG | TIUB O.D. | DIMENSI | ||||||
| E | F | D1 | D2 | l1 | L1 | S1 | S2 | S3 | |
| 2C-12-14 | M12X1.5 | M14X1.5 | 6 | 8 | 23.5 | 38 | 12 | 14 | 17 |
| 2C-12-16 | M12X1.5 | M16X1.5 | 6 | 10 | 25 | 40 | 14 | 14 | 19 |
| 2C-14-16 | M14X1.5 | M16X1.5 | 8 | 10 | 25 | 40 | 14 | 17 | 19 |
| 2C-16-18 | M16X1.5 | M18X1.5 | 10 | 12 | 26 | 41 | 17 | 19 | 22 |
| 2C-14-22 | M14X1.5 | M22X1.5 | 8 | 15 | 28.5 | 43 | 19 | 17 | 27 |
| 2C-16-22 | M16X1.5 | M22X1.5 | 10 | 15 | 29.5 | 44 | 19 | 19 | 27 |
| 2C-18-22 | M18X1.5 | M22X1.5 | 12 | 15 | 29.5 | 44 | 19 | 22 | 27 |
| 2C-16-26 | M16X1.5 | M26X1.5 | 10 | 18 | 29 | 44 | 24 | 19 | 32 |
| 2C-18-26 | M18X1.5 | M26X1.5 | 12 | 18 | 29 | 44 | 24 | 22 | 32 |
| 2C-22-26 | M22X1.5 | M26X1.5 | 15 | 18 | 30 | 45 | 24 | 27 | 32 |
| 2C-18-30 | M18X1.5 | M30X2 | 12 | 22 | 33 | 48 | 27 | 22 | 36 |
| 2C-22-30 | M22X1.5 | M30X2 | 15 | 22 | 34 | 49 | 27 | 27 | 36 |
| 2C-26-30 | M26X1.5 | M30X2 | 18 | 22 | 33.5 | 50 | 27 | 32 | 36 |
| 2C-22-36 | M22X1.5 | M36X2 | 15 | 28 | 36 | 51 | 36 | 27 | 41 |
| 2C-26-36 | M26X1.5 | M36X2 | 18 | 28 | 35.5 | 52 | 36 | 32 | 41 |
| 2C-30-36 | M30X2 | M36X2 | 22 | 28 | 37.5 | 54 | 36 | 36 | 41 |
| 2C-26-45 | M26X1.5 | M45X2 | 18 | 35 | 38.5 | 55 | 41 | 32 | 50 |
| 2C-30-45 | M30X2 | M45X2 | 22 | 35 | 40.5 | 57 | 41 | 36 | 50 |
| 2C-36-45 | M36X2 | M45X2 | 28 | 35 | 40.5 | 57 | 41 | 41 | 50 |
| 2C-26-52 | M26X1.5 | M52X2 | 18 | 42 | 42 | 58 | 50 | 32 | 60 |
| 2C-30-52 | M30X2 | M52X2 | 22 | 42 | 44 | 60 | 50 | 36 | 60 |
| 2C-36-52 | M36X2 | M52X2 | 28 | 42 | 44 | 61 | 50 | 41 | 60 |
| 2C-45-52 | M45X2 | M52X2 | 35 | 42 | 43 | 65 | 50 | 50 | 60 |
2C Metrik Lelaki 24°/Metrik Perempuan 24° L.T. Pengenalan Bahasa Inggeris
2C Metrik Lelaki 24°/Metrik Perempuan 24° L.T. (Benang Tangan Kiri) ialah penyambung bermesin ketepatan yang direka untuk menyediakan sambungan selamat dan bebas kebocoran antara dua sistem benang metrik. Komponen ini menawarkan penyelesaian yang teguh untuk sistem bendalir, memastikan prestasi yang boleh dipercayai dalam pelbagai aplikasi perindustrian.
Hujung lelaki metrik bagi penyambung 2C menampilkan tirus 24°, yang dipadankan dengan sempurna dengan hujung perempuan metrik yang sepadan, juga dengan tirus 24°. Reka bentuk tirus ini menghasilkan pengedap yang kuat dan selamat, menghalang kebocoran dan memastikan prestasi optimum.
Konfigurasi benang sebelah kiri (L.T.) hujung betina menambah lapisan keselamatan dan kestabilan tambahan pada sambungan. Benang sebelah kiri adalah kurang biasa, menjadikannya lebih sukar untuk akses dan pembongkaran tanpa kebenaran, meningkatkan keselamatan keseluruhan sistem.
Dihasilkan daripada bahan berkualiti tinggi, 2C Metric Male 24°/Metric Female 24° L.T. penyambung direka untuk menahan ketegaran persekitaran tekanan tinggi dan suhu tinggi. Ia tahan kakisan dan tahan lama, memastikan kebolehpercayaan dan prestasi jangka panjang.
Kejuruteraan ketepatan penyambung ini memastikan kesesuaian yang lancar dan selamat, meminimumkan risiko kebocoran dan memaksimumkan kecekapan sistem. Fleksibilitinya membolehkan ia digunakan dalam pelbagai sistem bendalir, termasuk hidraulik, pneumatik dan aplikasi industri lain.
Secara ringkasnya, 2C Metrik Lelaki 24°/Metrik Perempuan 24° L.T. penyambung ialah komponen pengedap yang teguh dan boleh dipercayai yang direka untuk sistem benang metrik. Reka bentuk tirus yang direka bentuk dengan ketepatan, konfigurasi benang sebelah kiri dan bahan berkualiti tinggi menjadikannya penyelesaian yang dipercayai untuk sambungan selamat dan bebas kebocoran dalam pelbagai sistem bendalir industri.
