Bahagian No.: 1QN
Penerangan: 1QN METRIC MALE 74° KON/NPT MALE
Kod boleh tukar:
Bahan: Keluli Karbon 45#
Rawatan Permukaan: Zink, Penyaduran Cr3+, Putih Jelas
Jam Tahan Kakisan: 120j atau lebih lama
Darjah: Lurus

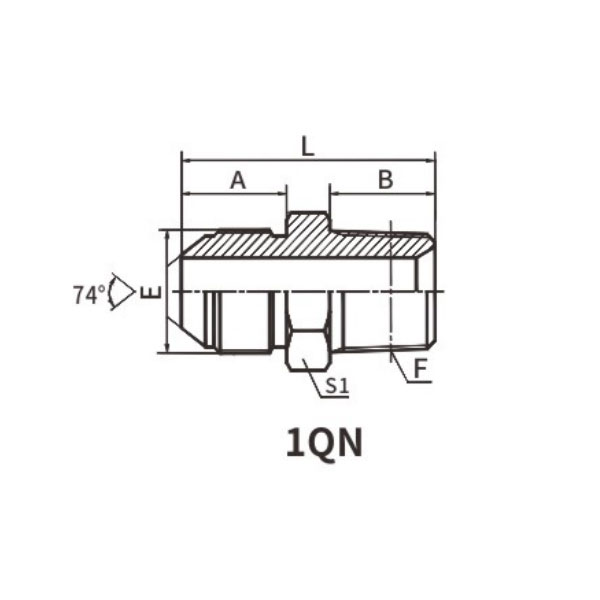

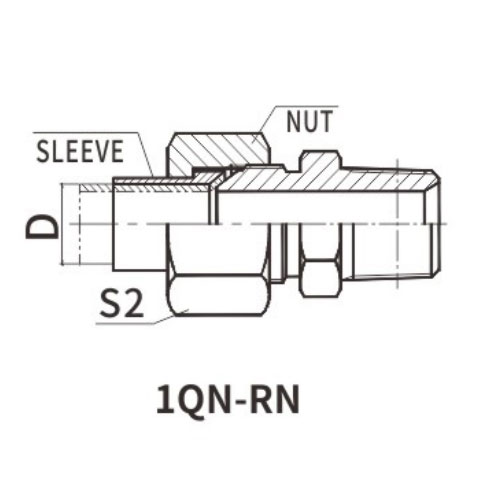

| BAHAGIAN NO. | BENANG | TUBEO.D. | DIMENSI | |||||
| E | F | D | A | B | L | S1 | S2 | |
| 1QN-12-02 | M12X1.5 | Z1/8"X27 | 6 | 15.7 | 10.5 | 32 | 14 | 14 |
| 1QN-12-04 | M12X1.5 | Z1/4"X18 | 6 | 15.7 | 15 | 36.5 | 14 | 14 |
| 1QN-14-02 | M14X1.5 | Z1/8"X27 | 8 | 17 | 10.5 | 33 | 17 | 17 |
| 10N-14-04 | M14X1.5 | Z1/4"X18 | 8 | 17 | 15 | 38 | 17 | 17 |
| 1QN-16-04 | M16X1.5 | Z1/4"X18 | 10 | 18 | 15 | 39 | 17 | 19 |
| 1QN-18-04 | M18X1.5 | Z1/4"X18 | 12 | 18 | 15 | 39 | 19 | 22 |
| 1QN-18-06 | M18X1.5 | Z3/8"X18 | 12 | 18 | 16 | 40 | 19 | 22 |
| 1QN-18-08 | M18X1.5 | Z1/2"X14 | 12 | 18 | 19.5 | 45.5 | 22 | 22 |
| 1QN-22-06 | M22X1.5 | Z3/8"X18 | 14 | 19.5 | 16 | 43.5 | 24 | 27 |
| 1QN-22-08 | M22X1.5 | Z1/2"X14 | 14 | 19.5 | 19.5 | 47 | 24 | 27 |
| 1QN-27-06 | M27X1.5 | Z3/8"X18 | 18 | 20 | 16.5 | 46 | 30 | 32 |
| 1QN-27-08 | M27X1.5 | Z1/2"X14 | 18 | 20 | 19.5 | 49.5 | 30 | 32 |
| 1QN-27-12 | M27X1.5 | Z3/4"X14 | 18 | 20 | 19.5 | 49.5 | 30 | 32 |
| 10N-27-16 | M27X1.5 | Z1"X11.5 | 18 | 20 | 25.5 | 56.5 | 36 | 32 |
| 1QN-30-12 | M30X1.5 | Z3/4"X14 | 20 | 23 | 19.5 | 53.5 | 32 | 36 |
| 1QN-33-12 | M33X2 | Z3/4"X14 | 22 | 26 | 19.5 | 56.5 | 36 | 38 |
| 1QN-36-16 | M36X2 | Z1"X11.5 | 25 | 26 | 25.5 | 63 | 41 | 41 |
| 1QN-39-16 | M39X2 | Z1"X11.5 | 28 | 26 | 25.5 | 64.5 | 41 | 46 |
| 1QN-45-16 | M45X2 | Z1"X11.5 | 34 | 28.5 | 25.5 | 67 | 46 | 55 |
| 1QN-45-20 | M45X2 | Z1.1/4"X11.5 | 34 | 28.5 | 26.5 | 68 | 46 | 55 |
| 1QN-45-24 | M45X2 | Z1.1/2"X11.5 | 34 | 28.5 | 27.5 | 71 | 50 | 55 |
| 1QN-52-20 | M52X2 | Z1.1/4"X11.5 | 42 | 30 | 26.5 | 71.5 | 55 | 60 |
1QN Metrik Lelaki 74° Kon/NPT Lelaki Pengenalan Bahasa Inggeris
Penyambung 1QN Metric Male 74° Cone/NPT Male ialah komponen kejuruteraan ketepatan yang direka untuk menyediakan sambungan yang selamat dan boleh dipercayai antara sistem metrik dan National Pipe Thread (NPT). Pengedap unik ini menawarkan prestasi yang teguh dan bebas kebocoran, menjadikannya pilihan ideal untuk pelbagai sistem bendalir industri.
Hujung lelaki metrik penyambung 1QN menampilkan reka bentuk kon 74°, yang dipadankan dengan sempurna dengan benang lelaki NPT yang sepadan. Konfigurasi tirus ini menghasilkan pengedap yang kuat dan selamat, memastikan sambungan yang selesa dan bebas kebocoran.
Benang lelaki NPT ialah sistem benang standard yang digunakan secara meluas di Amerika Syarikat untuk sambungan paip dan tiub. Keserasiannya dengan hujung lelaki metrik kon 74° membolehkan penyepaduan lancar ke dalam aplikasi sistem campuran, di mana kedua-dua komponen metrik dan NPT digunakan.
Dihasilkan daripada bahan berkualiti tinggi, penyambung 1QN Metric Male 74° Cone/NPT Male direka untuk menahan kesukaran persekitaran tekanan tinggi dan suhu tinggi. Ia tahan kakisan dan tahan lama, memastikan kebolehpercayaan dan prestasi jangka panjang.
Kejuruteraan ketepatan penyambung ini memastikan kesesuaian yang lancar dan selamat, meminimumkan risiko kebocoran dan memaksimumkan kecekapan sistem. Fleksibilitinya membolehkan ia digunakan dalam pelbagai aplikasi perindustrian, termasuk hidraulik, pneumatik dan sistem bendalir lain.
Ringkasnya, penyambung 1QN Metric Male 74° Cone/NPT Male ialah komponen pengedap yang teguh dan boleh dipercayai yang direka untuk aplikasi sistem campuran. Reka bentuk tirus kejuruteraan ketepatannya, keserasian dengan kedua-dua sistem benang metrik dan NPT, dan bahan berkualiti tinggi menjadikannya penyelesaian yang dipercayai untuk sambungan selamat dan bebas kebocoran dalam pelbagai sistem bendalir industri.
