Nombor Bahagian: 26741
Penerangan: 26741 45°JIC PEREMPUAN 74°KON SEAT
Kod boleh tukar:
Bahan: Keluli Karbon 45#
Rawatan Permukaan: Zink, Penyaduran Cr3+, Putih Jelas
Jam Tahan Kakisan: 120j atau lebih lama
Darjah: 45°

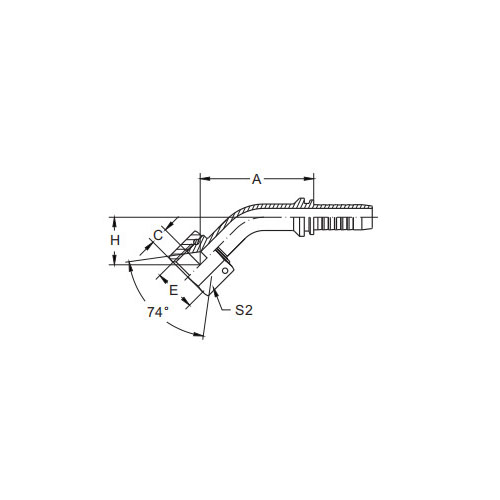

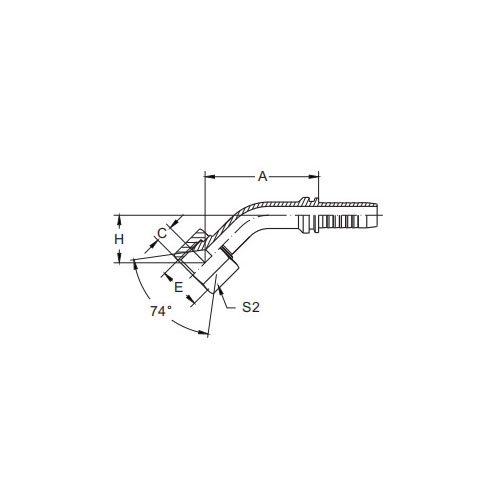

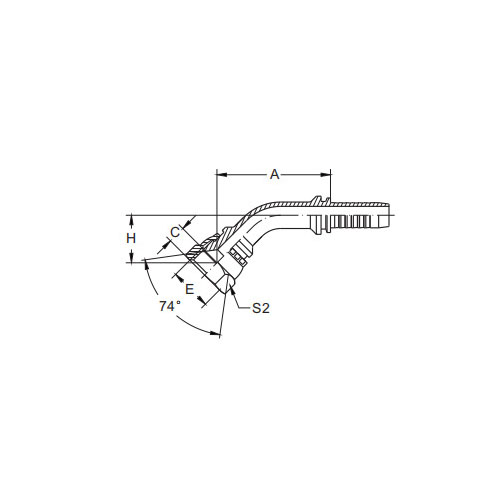

| BAHAGIAN NO. | BENANG E | LUBANG HOS | DIMENSI | ||||
| DN | DASH | A | C | H | S2 | ||
| 26741-04-03 | 7/ 16x20 | 5 | 3 | 32 .7 | 8 .7 | 12 .2 | 14 |
| 26741-04-04 | 7/ 16x20 | 6 | 4 | 35 .2 | 8 .7 | 13 .2 | 14 |
| 26741-05-04 | 1/2x20 | 6 | 4 | 35 .6 | 9 .5 | 13 .5 | 16 |
| 26741-05-05 | 1/2x20 | 8 | 5 | 37 .7 | 9 .5 | 14 .4 | 16 |
| 26741-05-06 | 1/2x20 | 10 | 6 | 37 .7 | 9 .5 | 14 .4 | 16 |
| 26741-06-04 | 9/ 16x18 | 6 | 4 | 35 .6 | 9 .5 | 13 .5 | 19 |
| 26741-06-05 | 9/ 16x18 | 8 | 5 | 37 .7 | 9 .5 | 14 .4 | 19 |
| 26741-06-06 | 9/ 16x18 | 10 | 6 | 38 .8 | 9 .5 | 15 .5 | 19 |
| 26741-08-06 | 3/4x16 | 10 | 6 | 40 .2 | 10 .7 | 16 .2 | 22 |
| 26741-08-08 | 3/4x16 | 12 | 8 | 45 .3 | 10 .7 | 19 | 22 |
| 26741-10-08 | 7/8x14 | 12 | 8 | 46 .3 | 12 .7 | 20 | 27 |
| 26741-10-10 | 7/8x14 | 16 | 10 | 54 . 1 | 12 .7 | 21 .8 | 27 |
| 26741-10-12 | 7/8x14 | 20 | 12 | 58 .6 | 12 .7 | 21 .8 | 27 |
| 26741-12-08T | 1- 1/ 16x12 | 12 | 8 | 50 .4 | 14 .3 | 21 . 1 | 32 |
| 26741-12-10 | 1- 1/ 16x12 | 16 | 10 | 55 . 1 | 14 .3 | 22 .8 | 32 |
| 26741-12-12 | 1- 1/ 16x12 | 20 | 12 | 59 .3 | 14 .3 | 24 .2 | 32 |
| 26741-14-12 | 1-3/ 16x12 | 20 | 12 | 60 . 1 | 14 .7 | 24 .2 | 36 |
| 26741-16-12T | 1-5/ 16x12 | 20 | 12 | 60 . 1 | 15 . 1 | 24 .2 | 41 |
| 26741-16-16 | 1-5/ 16x12 | 25 | 16 | 73 .5 | 15 . 1 | 28 | 38 |
| 26741-20-20W | 1-5/8x12 | 32 | 20 | 85 .6 | 16 .5 | 34 .5 | 50 |
| 26741-24-20W | 1-7/8x12 | 32 | 20 | 86 .6 | 19 .5 | 35 .9 | 55 |
| 26741-24-24W | 1-7/8x12 | 40 | 24 | 114 .8 | 19 .5 | 44 . 1 | 55 |
26741 45° JIC Perempuan 74° Cone Seat Pengenalan
Tempat Duduk Kon 26741 45° JIC Wanita 74° ialah pemasangan cecair berprestasi tinggi yang direka untuk memenuhi permintaan pelbagai aplikasi perindustrian. Pemasangan yang dihasilkan dengan ketepatan ini mempunyai sudut 45° yang unik, memberikan peralihan yang lancar dan cekap untuk aliran bendalir sambil mengekalkan pengedap yang selamat dan tahan bocor.
Corak benang JIC (Majlis Industri Bersama) memastikan keserasian dengan pelbagai komponen standard, menjadikannya mudah untuk disepadukan ke dalam sistem bendalir sedia ada. Reka bentuk benang wanita membolehkan sambungan selamat dengan komponen lelaki mengawan, mewujudkan sambungan bendalir yang teguh dan boleh dipercayai.
Tempat duduk kon 74° adalah elemen kritikal pada pemasangan 26741, kerana ia menghasilkan pengedap selamat dengan kon jantan yang mengawan. Pengedap ini direka bentuk untuk menahan tekanan dan suhu tinggi, memastikan sambungan bebas kebocoran yang boleh berfungsi dengan pasti walaupun dalam persekitaran industri yang paling mencabar.
Dihasilkan daripada bahan berkualiti tinggi, 26741 45° JIC Female 74° Cone Seat dibina untuk bertahan lama. Ia mempamerkan ketahanan dan ketahanan yang sangat baik terhadap kakisan, menjadikannya pilihan yang boleh dipercayai untuk kegunaan jangka panjang dalam sistem bendalir industri.
Sama ada anda bekerja dengan hidraulik, pneumatik atau jenis sistem bendalir lain, 26741 45° JIC Female 74° Cone Seat ialah pilihan terbaik untuk sambungan yang selamat dan cekap. Kejuruteraan ketepatannya, bahan berkualiti tinggi dan reka bentuk 45° yang unik menjadikannya tambahan yang berharga kepada mana-mana sistem bendalir industri yang memerlukan sambungan yang teguh dan tahan bocor.
