No. Bahagian: 16711
Penerangan: 16711 JIC MALE 74° KON
Kod boleh tukar:
Bahan: Keluli Karbon 45#
Rawatan Permukaan: Zink, Penyaduran Cr3+, Putih Jelas
Jam Tahan Kakisan: 120j atau lebih lama
Darjah: Lurus

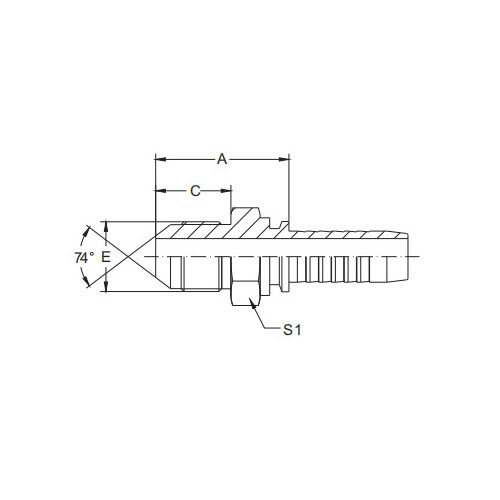

| BAHAGIAN NO. | BENANG E | LUBANG HOS | DIMENSI | |||
| DN | DASH | A | C | S1 | ||
| 16711-04-03 | 7/ 16x20 | 5 | 3 | 26 | 14 | 12 |
| 16711-04-04 | 7/ 16x20 | 6 | 4 | 26 .5 | 14 | 12 |
| 16711-05-04 | 1/2x20 | 6 | 4 | 26 .5 | 14 | 14 |
| 16711-05-05 | 1/2x20 | 8 | 5 | 26 .5 | 14 | 14 |
| 16711-05-06 | 1/2x20 | 10 | 6 | 26 .5 | 14 | 17 |
| 16711-06-04 | 9/ 16x18 | 6 | 4 | 26 .5 | 14 . 1 | 17 |
| 16711-06-05 | 9/ 16x18 | 8 | 5 | 26 .5 | 14 . 1 | 17 |
| 16711-06-06 | 9/ 16x18 | 10 | 6 | 26 .5 | 14 . 1 | 17 |
| 16711-08-06 | 3/4x16 | 10 | 6 | 31 .5 | 16 .7 | 22 |
| 16711-08-08 | 3/4x16 | 12 | 8 | 32 | 16 .7 | 22 |
| 16711-10-06 | 7/8x14 | 10 | 6 | 33 .5 | 19 .3 | 24 |
| 16711-10-08 | 7/8x14 | 12 | 8 | 34 | 19 .3 | 24 |
| 16711-10-10 | 7/8x14 | 16 | 10 | 35 | 19 .3 | 24 |
| 16711-12-08 | 1- 1/ 16x12 | 12 | 8 | 38 .5 | 21 .9 | 30 |
| 16711-12-10 | 1- 1/ 16x12 | 16 | 10 | 39 .5 | 21 .9 | 30 |
| 16711-12-12 | 1- 1/ 16x12 | 20 | 12 | 40 | 21 .9 | 30 |
| 16711-12-16 | 1- 1/ 16x12 | 25 | 16 | 42 .5 | 21 .9 | 30 |
| 16711-14-10 | 1-3/ 16x12 | 16 | 10 | 41 .5 | 22 .6 | 32 |
| 16711-14-12 | 1-3/ 16x12 | 20 | 12 | 40 .5 | 22 .6 | 32 |
| 16711-16-12 | 1-5/ 16x12 | 20 | 12 | 43 | 23 . 1 | 36 |
| 16711-16-16 | 1-5/ 16x12 | 25 | 16 | 43 .5 | 23 . 1 | 36 |
| 16711-20-16 | 1-5/8x12 | 25 | 16 | 47 | 24 .3 | 46 |
| 16711-20-20 | 1-5/8x12 | 32 | 20 | 47 | 24 .3 | 46 |
| 16711-24-20 | 1-7/8x12 | 32 | 20 | 53 | 27 .5 | 50 |
| 16711-24-24 | 1-7/8x12 | 40 | 24 | 53 | 27 .5 | 50 |
| 16711-32-32 | 2- 1/2x12 | 50 | 32 | 62 | 33 .9 | 65 |
16711 JIC Lelaki 74° Kon Pengenalan
Kon 16711 JIC Male 74° ialah pemasangan bendalir kejuruteraan ketepatan yang direka untuk digunakan dalam pelbagai aplikasi perindustrian. Pemasangan lelaki ini menawarkan sambungan yang teguh dan selamat, memastikan pemindahan bendalir yang boleh dipercayai di bawah pelbagai keadaan tekanan dan suhu.
Corak benang JIC (Majlis Industri Bersama) pada pemasangan 16711 memastikan keserasian dengan pelbagai komponen standard, membolehkan penyepaduan lancar ke dalam sistem bendalir sedia ada. Reka bentuk benang lelaki dipadankan dengan selamat dengan komponen wanita, mewujudkan sambungan yang ketat dan stabil yang boleh menahan kesukaran penggunaan industri.
Ciri yang menonjol pada pemasangan ini ialah kon 74°, yang dibentuk dengan ketepatan untuk memastikan pengedap sempurna dengan kon betina yang mengawan. Reka bentuk kon ini menyediakan sambungan bebas kebocoran, menjadikannya sesuai untuk aplikasi tekanan tinggi di mana kebolehpercayaan adalah yang paling utama.
Dihasilkan daripada bahan berkualiti tinggi, 16711 JIC Male 74° Cone mempamerkan ketahanan dan ketahanan yang sangat baik terhadap kakisan. Ini memastikan prestasi yang tahan lama walaupun dalam persekitaran industri yang keras, mengurangkan keperluan untuk penyelenggaraan atau penggantian yang kerap.
Sama ada anda bekerja dengan hidraulik, pneumatik atau jenis sistem bendalir lain, 16711 JIC Male 74° Cone ialah pilihan terbaik untuk sambungan yang selamat dan boleh dipercayai. Kejuruteraan ketepatan, bahan berkualiti tinggi dan corak benang JIC menjadikannya tambahan yang berharga kepada mana-mana sistem bendalir industri yang memerlukan pemasangan lelaki yang teguh dan tahan bocor.
