Bahagian No.: AJ
Penerangan: JIC MALE 74°CONE TEE
Kod boleh tukar:
Bahan: Keluli Karbon 45#
Rawatan Permukaan: Zink, Penyaduran Cr3+, Putih Jelas
Jam Tahan Kakisan: 120j atau lebih lama
Ijazah: Tee Tiga Hala

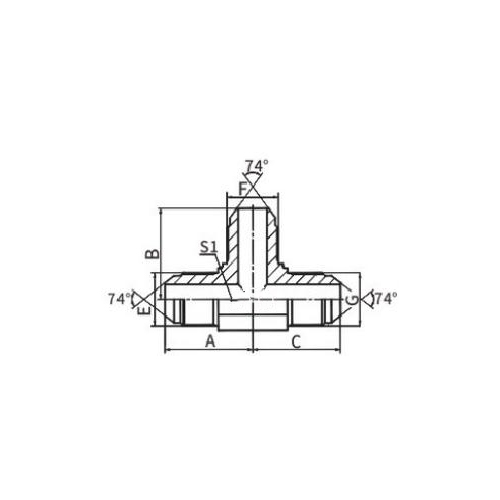

| BAHAGIAN NO. | BENANG | DIMENSI | ||||||
| E | F | G | A | B | C | S1 | ||
| AJ-04 | 7/16"X20 | 7/16"X20 | 7/16"X20 | 24.5 | 24.5 | 24.5 | 11 | |
| AJ-04-06-04 | 7/16"X20 | 9/16"X18 | 7/16"X20 | 26.6 | 26.9 | 26.6 | 14 | |
| AJ-05 | 1/2"X20 | 1/2"X20 | 1/2"X20 | 26 | 26 | 26 | 14 | |
| AJ-06-04-06 | 9/16"X18 | 7/16"X20 | 9/16"X18 | 26.9 | 26.6 | 26.9 | 14 | |
| AJ-06 | 9/16"X18 | 9/16"X18 | 9/16"X18 | 26.9 | 26.9 | 26.9 | 14 | |
| AJ-08-06-08 | 3/4"X16 | 9/16"X18 | 3/4"X16 | 32 | 30 | 32 | 19 | |
| AJ-10 | 7/8"X14 | 7/8"X14 | 7/8"X14 | 37.8 | 37.8 | 37.8 | 22 | |
| AJ-12 | 1.1/16"X12 | 1.1/16"X12 | 1.1/16"X12 | 44.2 | 44.2 | 44.2 | 27 | |
| AJ-16 | 1.5/16"X12 | 1.5/16"X12 | 1.5/16"X12 | 49 | 49 | 49 | 33 | |
| AJ-16-12-16 | 1.5/16"X12 | 1.1/16"X12 | 1.5/16"X12 | 49 | 48 | 49 | 33 | |
| AJ-20 | 1.5/8"X12 | 1.5/8"X12 | 1.5/8"X12 | 56.5 | 56.5 | 56.5 | 41 | |
| AJ-24 | 1.7/8"X12 | 1.7/8"X12 | 1.7/8"X12 | 63 | 63 | 63 | 48 | |
| AJ-32 | 2.1/2"X12 | 2.1/2"X12 | 2.1/2"X12 | 78 | 78 | 78 | 63 | |

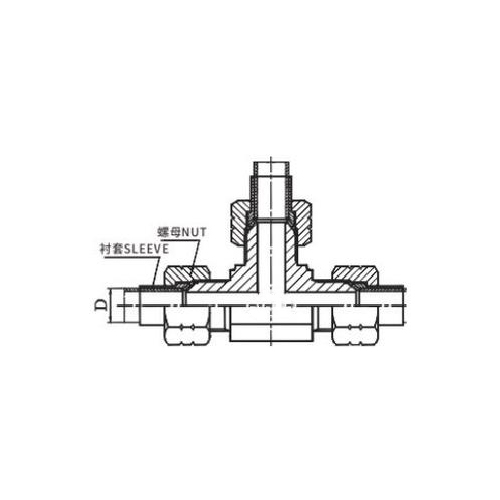

Nota: Nat dan lengan hendaklah dipesan secara berasingan. Nat NB200 dan lengan NB500 sesuai untuk tiub metrik, nat NB200 dan lengan NB300 sesuai untuk tiub inci.
JIC Male 74° Cone Tee ialah pemasangan hidraulik yang bercabang kepada tiga arah, menampilkan penyambung lelaki JIC (Joint Industry Council) dengan tempat duduk kon 74 darjah pada setiap hujung. Pemasangan tee ini membolehkan pengagihan atau gabungan aliran bendalir dalam pelbagai arah dalam sistem hidraulik.
Tempat duduk kon 74 darjah penyambung JIC memastikan pengedap yang ketat dan kalis bocor apabila dipadankan dengan kelengkapan wanita yang serasi. Reka bentuk ini menyediakan permukaan sentuhan logam-ke-logam, menghasilkan sambungan yang teguh dan boleh dipercayai yang boleh menahan tekanan tinggi tanpa bocor.
Kelengkapan Tee Kon 74° Lelaki JIC biasanya dibina daripada bahan tahan lama, seperti keluli karbon atau keluli tahan karat, untuk memastikan jangka hayat dan prestasi dalam sistem hidraulik yang menuntut. Kelengkapan ini sering menjalani penyaduran zink atau rawatan perlindungan lain untuk meningkatkan rintangan kakisan dan memanjangkan hayat perkhidmatannya.
Konfigurasi tee bagi pemasangan ini menjadikannya sesuai untuk digunakan dalam sistem di mana bendalir perlu diedarkan ke beberapa lokasi atau digabungkan daripada sumber yang berbeza. Dengan membenarkan bendalir mengalir dalam tiga arah, JIC Male 74° Cone Tee menawarkan serba boleh dan kecekapan dalam reka bentuk sistem hidraulik.
Ringkasnya, JIC Male 74° Cone Tee ialah pemasangan yang teguh dan kalis bocor yang membolehkan pengagihan atau gabungan aliran bendalir dalam sistem hidraulik. Reka bentuk pengedap logam-ke-logam dan pembinaan tahan lama menjadikannya pilihan yang boleh dipercayai untuk menuntut aplikasi kuasa bendalir.
