Nombor Bahagian: 22691
Penerangan: 22691-90° BSP WANITA 60° KON SEAL
Kod boleh tukar:
Bahan: Keluli Karbon 45#
Rawatan Permukaan: Zink, Penyaduran Cr3+, Putih Jelas
Jam Tahan Kakisan: 120j atau lebih lama
Darjah: 90°

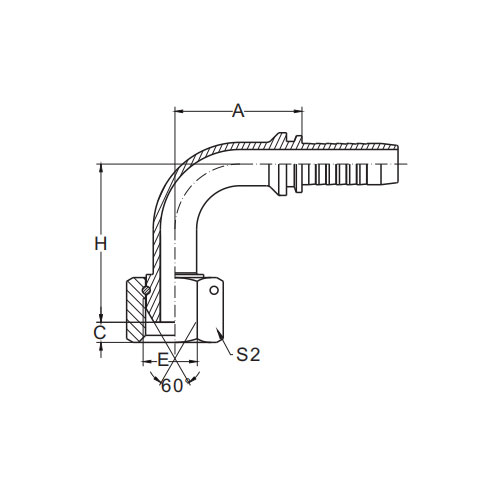

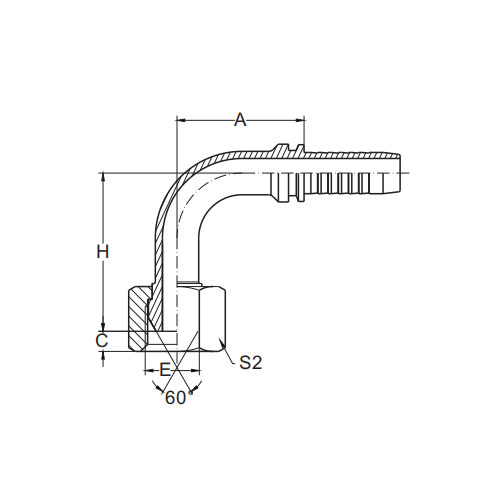

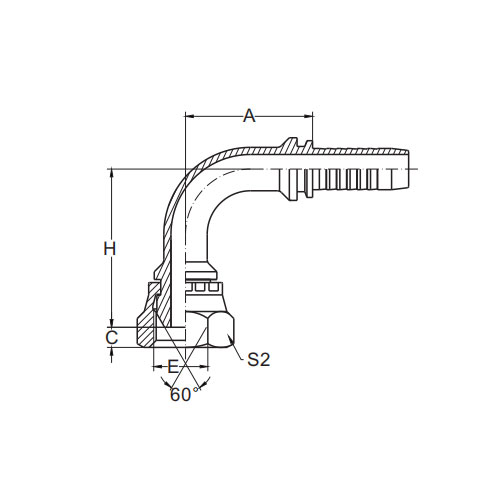

| BAHAGIAN NO. | BENANG E | LUBANG HOS | DIMENSI | ||||
| DN | DASH | A | C | H | S2 | ||
| 22691-02-03 | G1/8x28 | 5 | 3 | 26 .5 | 4 .3 | 31 .5 | 14 |
| 22691-02-04 | G1/8x28 | 6 | 4 | 30 | 4 .3 | 34 .5 | 14 |
| 22691-04-03 | G1/4x19 | 5 | 3 | 26 .5 | 4 .5 | 33 .5 | 19 |
| 22691-04-04 | G1/4x19 | 6 | 4 | 30 | 4 .5 | 36 .5 | 19 |
| 22691-04-05 | G1/4x19 | 8 | 5 | 33 | 4 .5 | 39 .5 | 19 |
| 22691-04-06 | G1/4x19 | 10 | 6 | 30 | 4 .5 | 36 .5 | 19 |
| 22691-06-04 | G3/8x19 | 6 | 4 | 30 | 6 | 37 .7 | 22 |
| 22691-06-05 | G3/8x19 | 8 | 5 | 33 | 6 | 40 .7 | 22 |
| 22691-06-06 | G3/8x19 | 10 | 6 | 35 .3 | 6 | 43 | 22 |
| 22691-08-06T | G1/2x14 | 10 | 6 | 35 .3 | 6 .5 | 41 .8 | 27 |
| 22691-08-08 | G1/2x14 | 12 | 8 | 41 | 6 .5 | 51 | 27 |
| 22691-08-10 | G1/2x14 | 16 | 10 | 41 .5 | 6 .5 | 51 | 27 |
| 22691-10-08 | G5/8x14 | 12 | 8 | 41 | 9 .7 | 51 .5 | 30 |
| 22691-10-10 | G5/8x14 | 16 | 10 | 56 | 9 .7 | 56 | 30 |
| 22691-12-08T | G3/4x14 | 12 | 8 | 41 | 8 .7 | 48 .6 | 32 |
| 22691-12-10 | G3/4x14 | 16 | 10 | 56 | 8 .7 | 56 .6 | 32 |
| 22691-12-12 | G3/4x14 | 20 | 12 | 64 .9 | 8 .7 | 66 . 1 | 32 |
| 22691-16-12T | G1x11 | 20 | 12 | 65 .5 | 10 .5 | 63 .8 | 41 |
| 22691-16-14 | G1x11 | 22 | 14 | 71 .2 | 10 .5 | 69 .3 | 41 |
| 22691-16-16 | G1x11 | 25 | 16 | 76 .7 | 10 .5 | 73 .8 | 41 |
| 22691-20-16T | G1- 1/4x11 | 25 | 16 | 76 .7 | 10 . 1 | 72 | 50 |
| 22691-20-20W | G1- 1/4x11 | 32 | 20 | 91 .5 | 10 . 1 | 84 .3 | 50 |
| 22691-24-24W | G1- 1/2x11 | 40 | 24 | 109 .4 | 12 .5 | 103 | 55 |
| 22691-32-32W | G2x11 | 50 | 32 | 131 .8 | 16 . 1 | 123 .3 | 70 |
22691-90° BSP Female 60° Cone Seal Pengenalan Bahasa Inggeris
22691-90° BSP Female 60° Cone Seal ialah komponen pengedap buatan ketepatan yang direka khusus untuk sistem British Standard Pipe (BSP). Pemasangan inovatif ini menampilkan benang betina 90° yang membolehkan sambungan lurus dan selamat dengan rakan lelakinya yang sepadan, memastikan pengedap yang teguh dan boleh dipercayai.
Kemuncak meterai ini ialah reka bentuk kon 60°, yang menyediakan kawasan permukaan pengedap yang sangat baik dan memastikan sambungan yang ketat dan bebas kebocoran. Bentuk kon membolehkan pemampatan seragam bahan pengedap, menghasilkan pengedap yang kuat dan tahan lama yang boleh menahan tekanan dan suhu tinggi.
Dihasilkan daripada bahan berkualiti tinggi, 22691-90° BSP Female 60° Cone Seal dibina untuk bertahan walaupun dalam persekitaran industri yang paling mencabar. Rintangan kakisan dan ketahanan memastikan prestasi yang boleh dipercayai sepanjang hayat perkhidmatan yang panjang.
Keserasian BSP bagi komponen pengedap ini bermakna ia boleh disepadukan dengan mudah ke dalam sistem BSP sedia ada, menghapuskan keperluan untuk pengubahsuaian atau penyesuai yang kompleks. Ini memudahkan proses pemasangan dan memastikan keserasian dengan pelbagai komponen BSP.
Sama ada anda bekerja dengan hidraulik, pneumatik atau mana-mana sistem berasaskan bendalir lain, 22691-90° BSP Female 60° Cone Seal ialah pilihan terbaik untuk penyelesaian pengedap yang selamat dan boleh dipercayai. Pengilangan ketepatan, bahan berkualiti tinggi dan keserasian BSP menjadikannya komponen yang dipercayai dalam sistem bendalir industri, memastikan pemindahan bendalir yang lancar dan cekap dengan risiko kebocoran yang minimum.
