Nombor Bahagian: 20511
Perihalan: 20511-METRIC WANITA 24° CONE O-RING H.T.
Kod boleh tukar:
Bahan: Keluli Karbon 45#
Rawatan Permukaan: Zink, Cr3+Penyaduran, Putih Jelas
Jam Tahan Kakisan: 120j atau lebih lama
Darjah: Lurus

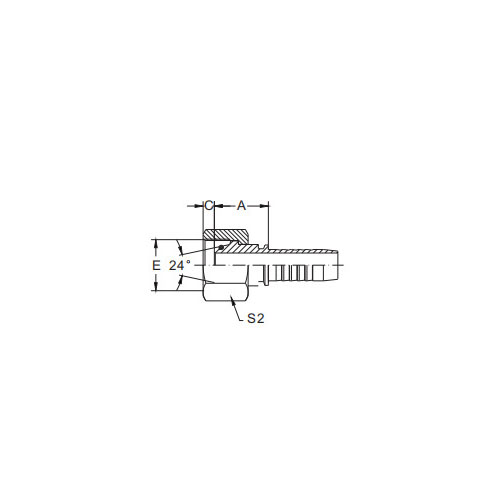

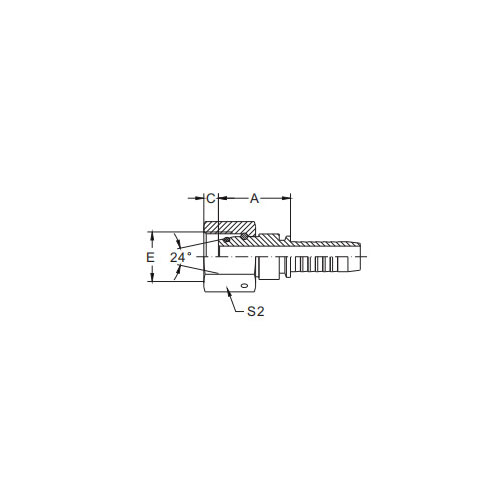

| BAHAGIAN NO. | BENANG E | LUBANG HOS | TIUB O.D. | O CINCIN | DIMENSI | |||
| DN | DASH | A | C | S2 | ||||
| 20511-14-04T | M16x1.5 | 6 | 4 | 6 | O04.5x1.5 | 23 | 2.5 | 17 |
| 20511-16-04T | M16x1.5 | 6 | 4 | 8 | O06.5x1.5 | 21 | 2.6 | 19 |
| 20511-16-05T | M16x1.5 | 8 | 5 | 8 | O06.5x1.5 | 23 | 2.6 | 19 |
| 20511-18-04T | M18x1.5 | 6 | 4 | 10 | O08.0x1.5 | 25.5 | 2.5 | 22 |
| 20511-18-06T | M18x1.5 | 10 | 6 | 10 | O08.0x1.5 | 26 | 2.5 | 22 |
| 20511-20-06T | M20x1.5 | 10 | 6 | 12 | O10.0x1.5 | 26 | 2.5 | 24 |
| 20511-20-08 | M20x1.5 | 12 | 8 | 12 | O10.0x1.5 | 26 | 2.4 | 24 |
| 20511-22-06T | M22x1.5 | 10 | 6 | 14 | O11.0x2.0 | 26.5 | 2.5 | 27 |
| 20511-22-08T | M22x1.5 | 12 | 8 | 14 | O11.0x2.0 | 28 | 2.5 | 27 |
| 20511-24-06T | M24x1.5 | 10 | 6 | 16 | O13.0x2.0 | 27 | 4 | 30 |
| 20511-24-08T | M24x1.5 | 12 | 8 | 16 | O13.0x2.0 | 27 | 4 | 30 |
| 20511-30-10T | M30x2 | 16 | 10 | 20 | O16.3x2.4 | 33 | 3.5 | 36 |
| 20511-30-12T | M30x2 | 20 | 12 | 20 | O16.3x2.4 | 35 | 3.5 | 36 |
| 20511-36-12T | M36x2 | 20 | 12 | 25 | O20.3x2.4 | 31.5 | 4.5 | 46 |
| 20511-36-14T | M36x2 | 22 | 14 | 25 | O20.3x2.4 | 34 | 4.5 | 46 |
| 20511-36-16T | M36x2 | 25 | 16 | 25 | O20.3x2.4 | 34 | 4.5 | 46 |
| 20511-42-12T | M42x2 | 20 | 12 | 30 | O25.3x2.4 | 37.5 | 6 | 50 |
| 20511-42-16T | M42x2 | 25 | 16 | 30 | O25.3x2.4 | 38.5 | 6 | 50 |
| 20511-52-20T | M52x2 | 32 | 20 | 38 | O33.3x2.4 | 41.5 | 6.5 | 60 |
| 20511-52-24T | M52x2 | 40 | 24 | 38 | O33.3x2.4 | 41.5 | 6.5 | 60 |
20511-Metrik Perempuan 24° Kon O-Ring H.T. pengenalan
Cincin O Kon 24° Perempuan 20511 Metrik H.T. pemasangan ialah komponen kejuruteraan ketepatan yang direka untuk memenuhi permintaan ketat sistem bendalir metrik. Pemasangan wanita ini menggabungkan tempat duduk kon 24° dan cincin-O untuk sambungan yang selamat dan bebas kebocoran.
Tempat duduk kon 24° direka dengan teliti untuk memastikan pengedap yang ketat dan boleh dipercayai dengan komponen lelaki yang sepadan. Ciri reka bentuk ini penting untuk mengekalkan integriti bendalir dalam aplikasi tekanan tinggi.
Penyepaduan cincin-O ke dalam reka bentuk pemasangan meningkatkan lagi keupayaan pengedapnya. Cincin-O mencipta penghalang yang teguh terhadap kebocoran, memastikan cecair mengalir dengan lancar dan cekap melalui sistem.
"H.T." dalam nama produk bermaksud "Suhu Tinggi", menunjukkan bahawa pemasangan ini sesuai untuk digunakan dalam persekitaran yang menghadapi suhu melampau. Penarafan suhu tinggi memastikan pemasangan mengekalkan prestasi pengedapnya walaupun dalam keadaan yang paling mencabar.
Dihasilkan daripada bahan berkualiti tinggi, 20511-Metric Female 24° Cone O-Ring H.T. pemasangan mempamerkan rintangan kakisan dan ketahanan yang sangat baik. Ia direka bentuk untuk menahan permintaan persekitaran perindustrian dan mengekalkan prestasi pengedapnya dari semasa ke semasa.
Sebagai tambahan kepada keupayaan pengedapnya yang teguh, 20511-Metric Female 24° Cone O-Ring H.T. pemasangan juga mudah dipasang dan dibuka. Ciri ini memudahkan proses menyambung dan memutuskan talian bendalir, mengurangkan masa henti dan meningkatkan kecekapan operasi.
Secara keseluruhannya, 20511-Metric Female 24° Cone O-Ring H.T. pemasangan menawarkan penyelesaian yang boleh dipercayai dan cekap untuk sistem bendalir metrik yang memerlukan sambungan selamat dan bebas kebocoran dalam persekitaran bertekanan tinggi dan suhu tinggi. Kejuruteraan ketepatan, bahan berkualiti tinggi, dan keupayaan pengedap menjadikannya tambahan yang berharga kepada mana-mana sistem bendalir industri.
